WildRelayidraulica applicata all'antincendio boschivo
WildRelay aiuta a progettare l’alimentazione idrica nell’antincendio boschivo: definire il tracciato, dimensionare la catena di motopompe e verificare pressioni e portate lungo la linea.

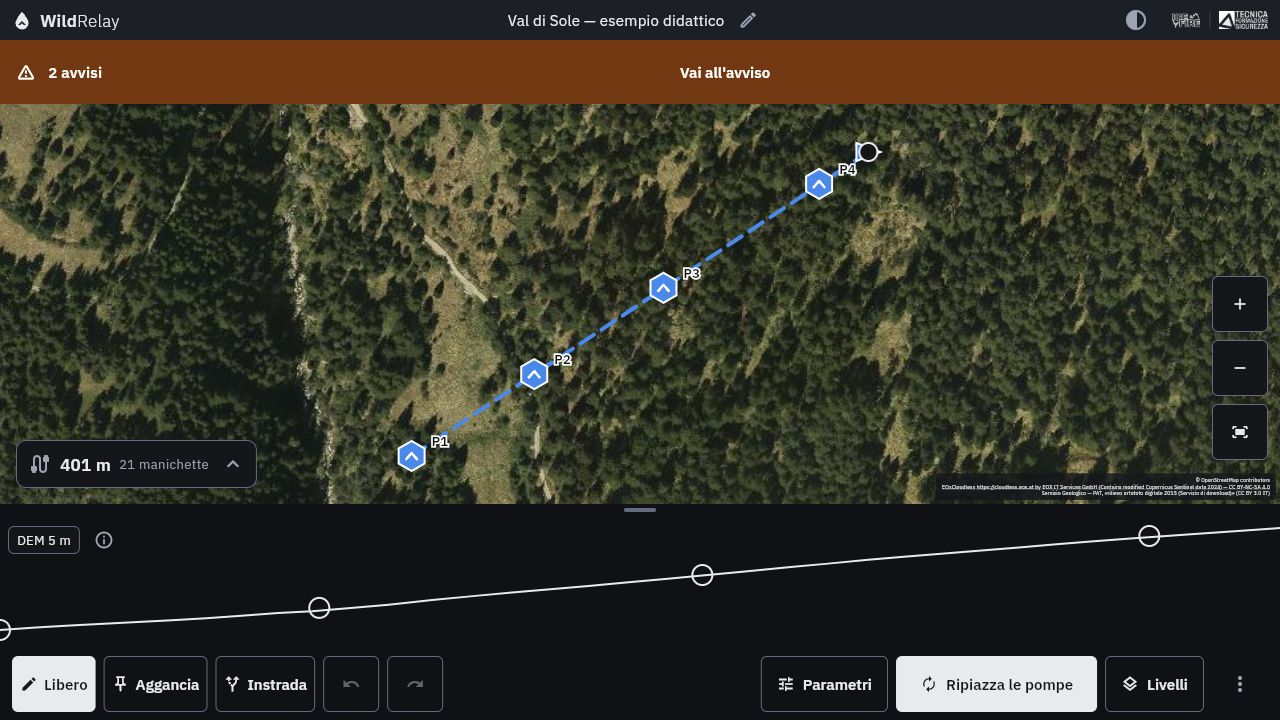

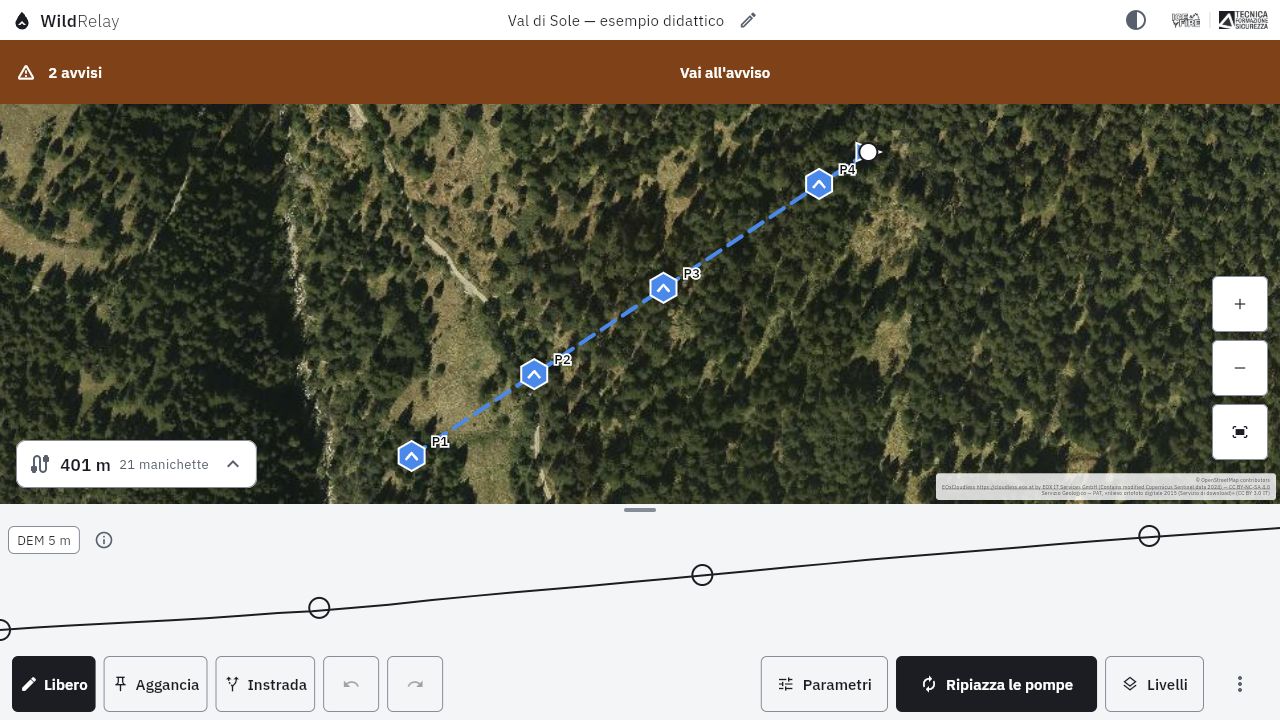

Tracciato, posizione delle pompe e profilo altimetrico in un unico piano. Esempio didattico in Val di Sole, non un piano operativo.
Ortofoto: Servizio Geologico — PAT, «rilievo ortofoto digitale 2015 (Servizio di download)» · CC BY 3.0 IT. Basi cartografiche: © OpenStreetMap contributors · ODbL 1.0; EOxCloudless — EOX IT Services GmbH, contiene dati Copernicus Sentinel 2024 modificati · CC BY-NC-SA 4.0.
A chi è rivolto
A operatori AIB, caposquadra e DOS che dimensionano e verificano le linee di rilancio. A istruttori e formatori che affiancano alle tabelle di corso un riscontro numerico. A uffici tecnici e sale operative che preparano scenari, confrontano alternative e documentano i piani d’intervento.
Cosa fa
Progetta il tracciato sul territorio
Disegni la linea sulla mappa oppure segui strade e sentieri. Confronti percorsi alternativi per lunghezza, dislivello, tempi stimati di stesa e requisiti idraulici. Il profilo altimetrico viene ricavato dai modelli digitali del terreno, con indicazione della provenienza e della risoluzione dei dati.
Individua le fonti di approvvigionamento
Consulti i punti d’acqua cartografati e aggiungi quelli conosciuti dalla squadra: idranti, vasche, punti di aspirazione e altre risorse idriche. Per ciascuno puoi registrare caratteristiche, accessibilità e verifiche effettuate. La stima dell’altezza di aspirazione richiede una conferma prima di essere utilizzata nel calcolo.
Dimensiona la catena di motopompe
Definisci portata e pressione richieste, scegli manichette e attrezzature e ottieni una proposta di numero e posizione delle pompe. Puoi modificarla e verificarne gli effetti lungo il profilo.
Il calcolo considera dislivelli, perdite di carico e prestazioni delle pompe nelle condizioni impostate. Segnala pressioni insufficienti o eccessive, limiti di aspirazione e rischio di rottura della colonna d’acqua. Per le vasche intermedie verifica il bilancio tra alimentazione e prelievo e stima i tempi di svuotamento o riempimento.
Valuta lo scenario d’incendio e la domanda idrica
Parti dalle caratteristiche della fiamma osservata oppure costruisci uno scenario di pianificazione a partire da combustibile, umidità, vento e pendenza. WildRelay stima il comportamento del fuoco e propone una domanda idrica, indicando ipotesi, incertezze e limiti del modello. La portata da adottare per il dimensionamento resta una scelta dell’operatore.
Usa le attrezzature e i magazzini delle squadre
Personalizzi il catalogo di pompe, manichette, lance, raccordi e vasche, inserendo dati tecnici e curve caratteristiche dalle schede dei costruttori.
Con un account puoi gestire il magazzino delle organizzazioni a cui appartieni: sedi, quantità, stato delle attrezzature e cronologia degli impieghi. Nello stesso piano puoi combinare materiali di squadre diverse. L’inserimento in un progetto non equivale a una prenotazione: l’impiego effettivo viene registrato separatamente, con scadenza, rinnovo e conferma del rientro.
Raccoglie le informazioni operative sulla mappa
Sovrapponi alle carte e alle ortofoto viabilità, idrografia, confini, curve di livello, pendenza ed esposizione. Registri cancelli, guadi, ostacoli e osservazioni della squadra direttamente nel progetto.
Puoi inoltre consultare le fonti disponibili su aree percorse dal fuoco e condizioni meteorologiche. Provenienza, data e stato di aggiornamento permettono di distinguere i dati esterni dalle osservazioni verificate sul posto.
Permette di lavorare anche senza connessione
Prepari i dati territoriali necessari prima dell’uscita e continui a consultare i progetti e svolgere i calcoli senza rete. Il lavoro locale non richiede un account. L’accesso abilita sincronizzazione, condivisione e gestione dei magazzini; gli aggiornamenti dei servizi esterni richiedono una connessione.
Produce un piano da condividere e utilizzare
Esporti relazioni e tavole PDF con mappa, profilo, posizione delle pompe, materiali necessari e avvertenze di calcolo. Sono disponibili immagini e tracciati GPX, KML e KMZ per navigatori e software cartografici. Il formato .wildrelay conserva il progetto modificabile, da archiviare o passare a un collega.
Metodo di calcolo
Puoi scegliere il metodo speditivo, quello ingegneristico oppure confrontarli.
Il primo applica le relazioni semplificate e le tabelle della formazione.
Il secondo descrive la linea tratto per tratto, considerando manichette, dislivelli, raccordi, curve delle pompe e condizioni d’impiego. Restituisce un valore nominale e una banda che mostra quanto cambia il risultato al variare delle ipotesi su attrito e prestazioni delle pompe.
Criticità evidenziate in tempo reale
WildRelay distingue le avvertenze dagli errori che rendono la linea idraulicamente non fattibile. Segnala le condizioni critiche e ne indica la posizione lungo il tracciato. Le avvertenze richiedono una verifica dell’operatore anche quando il calcolo restituisce un esito di fattibilità.
